1. Giriş
Ayakkabı endüstrisi, küresel polimer tüketiminin önemli bir bölümünü oluşturan ve teknolojik gelişmelere en duyarlı sektörlerin başında gelmektedir. Günümüzde bir ayakkabının performansını, konforunu ve dayanıklılığını belirleyen en kritik faktör, bünyesinde kullanılan polimer sistemlerinin seçimidir. Taban bileşenlerinden iç tabana, ara tabandan dış yüzeye kadar uzanan geniş bir malzeme yelpazesinde poliüretan (PU), etilen vinil asetat (EVA), termoplastik elastomerler (TPU, TPR) ve çeşitli kauçuk türleri (SBR, NR, BR) belirleyici rol oynamaktadır.
Küresel ayakkabı piyasasının 2030 yılına kadar 530 milyar USD'yi aşması beklenmekte olup bu büyüme, yüksek performanslı polimer teknolojilerine olan talebi doğrudan artırmaktadır.
2. Poliüretan, EVA, Termo ve Kauçuk Sistemlerinin Teknik Analizi
2.1.Poliüretan (PU) Sistemleri
Poliüretanlar, dioller (polioller) ile diizosiyonatların (MDI veya TDI) katılma reaksiyonu sonucunda oluşan, yapısında üretan (-NH-CO-O-) bağları taşıyan çok yönlü polimerlerdir. Kimyasal mimarilerinin esnekliği, PU'ların sert ve esnek segmentlerin oranıyla geniş bir mekanik yelpazede tasarlanmasına imkân tanımaktadır.
Poliüretan sistemleri, aşağıda özetlenen çok boyutlu teknik avantajlarıyla ayakkabı polimerleri arasında benzersiz bir konuma sahiptir:
-Tasarım Özgürlüğü: Sertlik değeri Shore 15A'dan 80D'ye kadar ayarlanabilen tek malzeme ailesi
-Üstün Mekanik Performans: Yüksek çekme dayanımı (10–40 MPa), kopma uzaması (%300–600) ve yırtılma direnci
-Aşınma Direnci: Kauçuk ve EVA'ya kıyasla 1.5–3× daha uzun servis ömrü
-Çift Yoğunluk Tasarım: Tek adımda farklı sertlik bölgelerinin kalıp içinde oluşturulabilmesi
-Kimyasal Direnç: Yağ, solvent ve hidrolize karşı üstün dayanım (özellikle polyester poliol sistemleri)
-Geri Dönüştürülebilirlik: Kimyasal geri dönüşüm (glikoliz, hidroliz) ve mekanik öğütme teknolojileriyle sürdürülebilir döngü
2.2. EVA Köpük
Etilen Vinil Asetat (EVA), etilen ve vinil asetat monomerlerinin kopolimerizasyonuyla elde edilir. Ayakkabıda kullanılan EVA köpük, genellikle %18–28 vinil asetat içeriğiyle formüle edilmekte ve peroksit veya azo bileşikleriyle çapraz bağlanmaktadır. Basınçlı kalıplamada şişirme ajanları (azodikarbonamid - ADC) ile sünger yapısı oluşturulmakta; çapraz bağlama ise ürünün şekil hafızasını ve mekanik esnekliğini belirlemektedir.
EVA'nın en büyük avantajları arasında 0.15–0.25 g/cm³ aralığındaki olağanüstü düşük yoğunluk, kolay kalıplama ve düşük hammadde maliyeti sayılabilir. Bu nedenle spor ayakkabıların midsole uygulamalarında yıllarca standart malzeme olmuştur. Ancak EVA'nın bazı kritik sınırlılıkları mevcuttur:
-Kalıcı deformasyon (compression set): Uzun süreli yük altında geri dönüşümsüz çökme
-Sıcaklık hassasiyeti: Yüksek sıcaklıkta sertleşme, düşük sıcaklıkta kırılganlaşma
-Aşınma direncinin PU ve TPU'ya kıyasla sınırlı kalması
-UV maruziyetinde sararmaya ve yüzey degradasyonuna yatkınlık
Bu sınırlılıklar, piyasada EVA-PU hibrit sistemlerine olan ilgiyi artırmış; bazı üreticiler EVA alt tabaka üzerine PU kaplama uygulayarak her iki malzemenin avantajlarını birleştiren kompozit malzeme çözümlerine yönelmiştir.
2.3. Termoplastik Elastomerler: TPU ve TPR
TPU, sert (izosiyonat + zincir uzatıcı) ve esnek (poliol) segmentlerden oluşan blok kopolimer yapısındaki termoplastik bir elastomerdir. Termoset PU'dan temel farkı, yeniden erime ve şekillendirilme kabiliyetidir. Bu özellik işlenebilirlik ve geri dönüşüm açısından büyük avantaj sağlar.
Ayakkabıda TPU kullanım alanları:
-Outsole: Yüksek aşınma direnci gerektiren premium ve spor ayakkabılarda
-Overlay ve destekleyici parçalar: Topuk kılıfı (heel counter), burun desteği (toe cap)
-Film ve membran: Su geçirmez breathable katman (e.g. Gore-Tex laminasyon partnerliği)
-Enjeksiyon midsole: Gelişmiş enerji dönüşü sağlayan yüksek resilience formülasyonları
TPU'nun Shore A 60'tan Shore D 75'e uzanan geniş sertlik yelpazesi, tek malzemeyle farklı fonksiyonel bölgelerin tasarlanmasına olanak tanır. Özellikle polieter tabanlı TPU'lar, mikrobiyal bozunmaya ve hidrolize karşı üstün direnç sergiler.
TPR (ya da TRP olarak da anılır), SBS (Stirenbutadien-Stiren) veya SEBS (Stirenethilenbütilen-Stiren) blok kopolimerlerini bazik polimer olarak kullanan bir termoplastik elastomer kategorisidir. Vulkanizasyon gerektirmeden kauçuk benzeri özellikler sunan TPR, özellikle düşük-orta segment ayakkabılarda ve çocuk ayakkabılarında tercih edilmektedir.
TPR'nin temel avantajları; kolay enjeksiyonla işlenebilirlik, kauçuk görünümü ve hissi, geri dönüşüm kolaylığı ile düşük maliyettir. Ancak aşınma direnci ve dinamik performans kritik uygulamalarda TPU ve PU'nun gerisinde kalmaktadır.
2.4. Kauçuk Sistemleri: SBR ve NR
SBR (Stirenbutadien Kauçuğu), ayakkabı dış tabanında en yaygın kullanılan sentetik kauçuk türüdür. Stirenin sertlik ve aşınma direncine, butadienin esneklik ve düşük sıcaklık performansına katkısıyla optimize formülasyonlar geliştirilmektedir. Karbon siyahı veya silika takviyesiyle güçlendirilmiş SBR bileşimleri, DIN 53516 aşınma testinde 150 mm³'ün altında değerler sergileyebilmektedir. Vulkanizasyon sisteminin optimizasyonu (kükürt dozajı, hızlandırıcı kombinasyonu) SBR'nin statik ve dinamik özellikleri üzerinde belirleyici etkiye sahiptir. Özellikle silika/TESPT kaplı sistemler, yeşil kauçuk teknolojisinin ayakkabıya transferiyle ıslak zemin kaymaz performansında kayda değer iyileşme sağlamıştır.

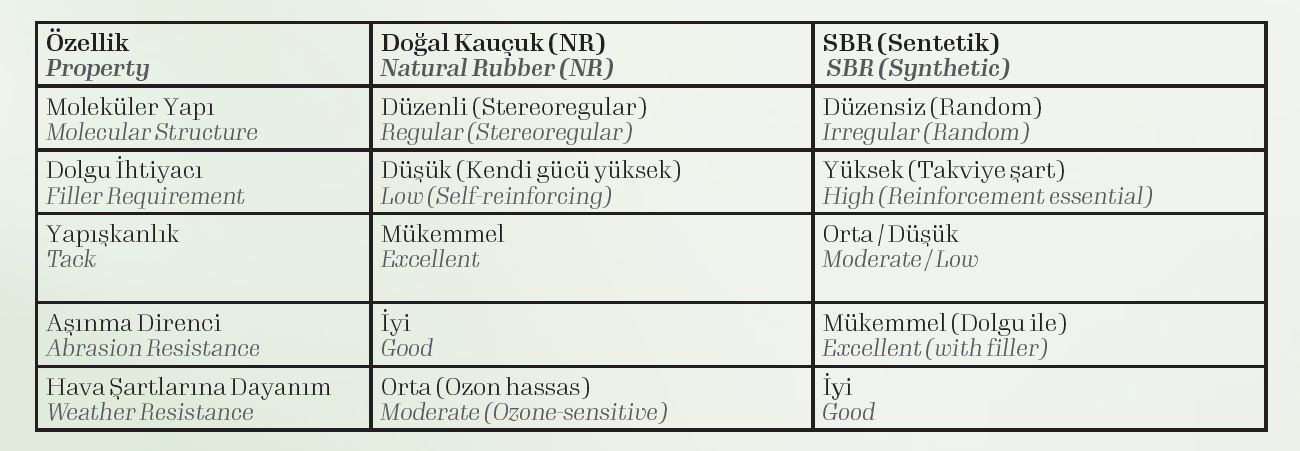

NR (Doğal Kauçuk), Hevea brasiliensis kaynağından elde edilen NR (cis-1,4-poliizoprene), %93–98 saflıkta yüksek molekül ağırlıklı polimer zinciriyle olağanüstü mekanik özellikler sunar. Yüksek enerji geri kazanımı, düşük ısıl yığılma (heat build-up) ve üstün yırtılma direnciyle NR, premium ve spor ayakkabıların outsole'larında tercih edilmektedir. Bununla birlikte yağ ve ozon direncindeki sınırlılıklar, NR'nin kompozit formülasyonlarda (SBR veya BR ile karışım) kullanımını teşvik etmektedir.
3. Ar-Ge Perspektifi ve Sektör Öngörüleri
3.1 Güncel Araştırma Odakları
Ayakkabı polimerleri alanındaki Ar-Ge faaliyetleri, dört temel eksen etrafında şekillenmektedir:
a) Biyobazlı ve Sürdürülebilir PU Sistemleri: Petrokimya kaynaklı poliollerin biyobazlı alternatiflerle (hint yağı, soya, şeker kamışı polyol) ikamesi, hem karbon ayak izini azaltmakta hem de regülasyon baskılarına yanıt vermektedir. Biyobazlı içeriği %30–70'e ulaşan PU sole sistemleri halihazırda pilot üretim aşamasındadır. Avrupa Kimyasallar Ajansı'nın (ECHA) MDI için kısıtlama önerileri, alternatif izosiyonat kimyası araştırmalarını da hızlandırmaktadır.
b) Hafiflik ve Hücresel Yapı Optimizasyonu: Supercritical CO₂ (scCO₂) köpürtme teknolojisi; EVA ve TPU'da nano-hücresel yapı (<10 µm hücre çapı) oluşturarak %20–30 ağırlık azaltımı ile enerji emilim kapasitesinde eş zamanlı iyileşme sağlamaktadır. Adidas Boost (TPU boncuk köpük) ve Nike ZoomX (PEBA bazlı) bu teknoloji sınıfının ticari uygulamalarıdır.
c) Fonksiyonel Yüzey ve Akıllı Malzemeler: Faz değişim malzemeleri (PCM) mikroenkapsüle edilerek PU midsole matrisine entegre edilmekte; bu sayede ayak iklimi yönetimi geliştirilmektedir. Şekil hafızalı poliüretan (SMPU) formülasyonları ise özelleştirilmiş ortopedik ayakkabı alanında klinik çalışma sürecindedir.
d) Döngüsel Ekonomi ve Kimyasal Geri Dönüşüm: Glikoliz ve hidroliz yoluyla PU'nun poliol bileşenlerine ayrıştırılması, yüksek saflıkta ikincil poliol eldesi için umut vadetmektedir. Avrupa Yeşil Mutabakatı çerçevesinde 2030 sonrası zorunlu hale gelmesi beklenen ayakkabı geri dönüşüm hedefleri, bu araştırma alanının ticari öncelik kazanmasını sağlamaktadır.
3.2 Sektör Öngörüleri
Önümüzdeki 5–10 yıllık perspektifte ayakkabı polimerleri sektöründe şu dönüşümlerin öne çıkması beklenmektedir:
-PU-EVA entegrasyonu: Hibrit midsole sistemleri, mono-malzeme EVA ve tek bileşen TPU sole tasarımlarının yerini alacak.
-PEBA (Polieter blok amid) büyümesi: Rebound oranı %80'in üzerindeki PEBA köpükler, üst segment koşu ayakkabılarında PU ve EVA'ya baskı oluşturmaya devam edecek.
-Dijital üretim entegrasyonu: 3D baskılı kafes yapılı (lattice) PU sole tasarımları, kişiselleştirilmiş biyomekanik desteği mümkün kılacak.
-Regülatif uyum: REACH kapsamında CMR maddelerine ilişkin kısıtlamalar, izosiyonat toz/duman sınır değerleri ve plastifikasyon kimyası reformülasyonlarını zorunlu kılacak.
-Yerli sanayileşme: Türkiye'de PU sole sistem üretiminde ithalat bağımlılığının azaltılması için Ar-Ge destekli formülasyon geliştirme kritik önem taşımaktadır.
4. Sonuç
Ayakkabı endüstrisinin malzeme teknolojisi, basit bir taban malzemesi seçiminin çok ötesine geçmiştir. Poliüretan sistemleri; benzersiz tasarım esnekliği, üstün mekanik performansı ve sürdürülebilir dönüşüm potansiyeliyle ayakkabı polimerleri piramidinin zirvesini işgal etmeye devam etmektedir. EVA'nın hafiflik avantajı, TPU'nun işlenebilirlik ve geri dönüşüm üstünlüğü, kauçuğun köklü sürtünme ve aşınma mirasıyla birleştirildiğinde; sektörün geleceği tek bir malzeme üstünlüğünde değil, akıllıca tasarlanmış hibrit ve çok bileşenli sistemlerde yatmaktadır.
Ayakkabı endüstrisi açısından değerlendirildiğinde; PU sistem kimyasına hakim, formülasyon yetkinliğini içselleştirmiş ve Ar-Ge kapasitesini geliştirmiş firmaların orta vadede hem iç piyasada hem de ihracat ekseninde rekabetçi konum kazanacağı öngörülmektedir.
Malzeme bilimindeki her ilerleme, bir sonraki nesil ayakkabının konforunu, güvenliğini ve çevresel sürdürülebilirliğini doğrudan şekillendirmektedir. Bu gerçek, polimer Ar-Ge'sini sektörün stratejik önceliği haline getirmektedir.
