Özet
Kimya ve petrokimya endüstrilerinde poliüretan, epoksi, reçine, boya, solvent bazlı kaplama ve ağır yağ gibi akışkanların doğru ölçülmesi, ürün kalitesi, hammadde tüketimi, reaksiyon oranı ve proses tekrarlanabilirliği üzerinde doğrudan etkilidir. Özellikle yüksek viskoziteli akışkanlar (akmaya karşı direnci yüksek sıvılar) ve Newtonyen olmayan akışkanlar (viskozitesi akış koşuluna göre değişen sıvılar), standart debi ölçüm yöntemlerinde kararsız sonuçlara neden olabilmektedir.
Bu çalışmada, dişli tip debimetrelerin (akışkanı küçük sabit hacim paketleri halinde sayan pozitif deplasmanlı debimetrelerin) kimya endüstrisindeki önemi açıklanmakta; dişli tip debimetre teknolojilerinin kimya ve petrokimya endüstrilerinde rolü ve VSE Volumentechnik çözümleri incelenmektedir.
1. Giriş

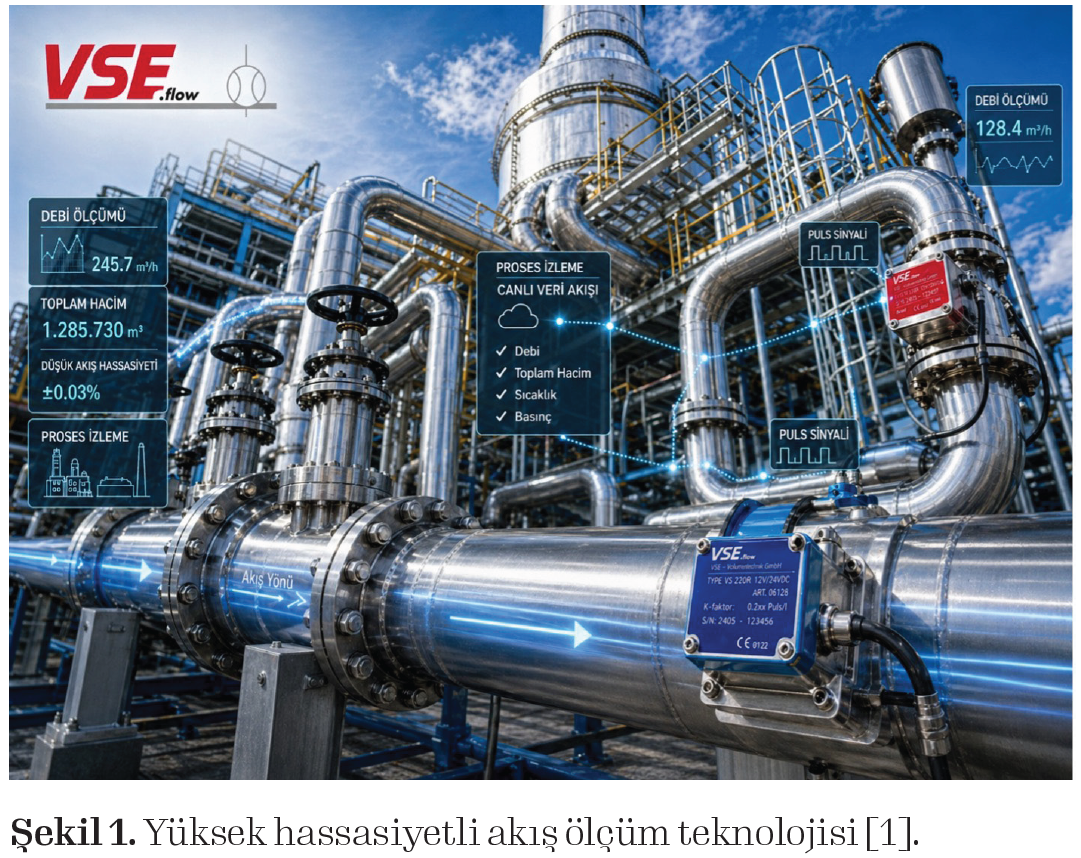

Modern kimya endüstrilerinde doğru debi ölçümü (birim zamanda geçen sıvı miktarının ölçülmesi), dozajlama doğruluğu ve karışım oranlarının korunması açısından kritik öneme sahiptir. Poliüretan sistemlerinde poliyol ve izosiyanat bileşenlerinin dengesi, epoksi reçine uygulamalarında reçine-sertleştirici oranı, boya üretiminde ise pigment ve bağlayıcı miktarı doğrudan nihai ürün kalitesini etkilemektedir [1].
Bu hatlarda karşılaşılan temel zorluk reoloji (akışkanın akma davranışı) kaynaklıdır. Viskozite (akışkanın akmaya karşı gösterdiği direnç) arttığında akış daha ağır, daha yavaş ve daha zor kontrol edilir hale gelmektedir. Newtonyen olmayan davranışta ise sıvı, karıştırma hızı, pompa basıncı veya kesme etkisine bağlı olarak daha akışkan ya da daha koyu davranabilmektedir. Bu durum, debimetrenin aynı sıvının farklı proses anlarında farklı davranışlar sergilemesine neden olabilir.
Türbin tipi debimetrelerde (akış hızının rotoru döndürmesiyle ölçüm yapan debimetrelerde) yüksek viskozite rotorun serbest dönüşünü zorlaştırabilmektedir. Bu durumda sensör gerçek debiyi değil, viskozitenin yavaşlattığı rotor hareketini algılamaktadır. Ultrasonik debimetrelerde (ses dalgasının akış içinde ilerlemesine dayalı debimetrelerde) polimerik veya yüksek viskoziteli sıvılar akustik sinyali zayıflatabilmektedir. Her iki durumda da ölçüm, doğrudan geçen hacimden değil, akışkanın hızından veya sinyal davranışından çıkarılarak elde edilmektedir. Dişli tip debimetreler, pozitif deplasman prensibiyle (akışkanı belirli hacim bölmelerine ayırarak sayma prensibiyle) çalışır. Gövde içinde hassas toleransla yerleştirilmiş iki dişli bulunmaktadır. Akışkan, dişli dişleri ile gövde arasında oluşan küçük hacim ceplerine dolmakta; dişliler döndükçe bu hacim cepleri girişten çıkışa taşınmaktadır. Böylece sıvı, sürekli ve belirsiz bir akış olarak değil, ölçülebilir hacim adımları olarak izlenebilmektedir [2,3].
Her diş geçişi, manyetik veya manyeto dirençli sensörler (dişli hareketini temassız algılayan elektronik elemanlar) tarafından darbe sinyaline dönüştürülmektedir. Darbe sayısı arttıkça geçen toplam hacim; darbe sıklığı arttıkça ise anlık debi hesaplanır. Bu hesaplamada kullanılan K faktörü (bir litre veya bir birim hacim başına üretilen darbe sayısı), debimetrenin hacim ölçüm karakterini kontrol sistemine tanıtan temel kalibrasyon bilgisidir.

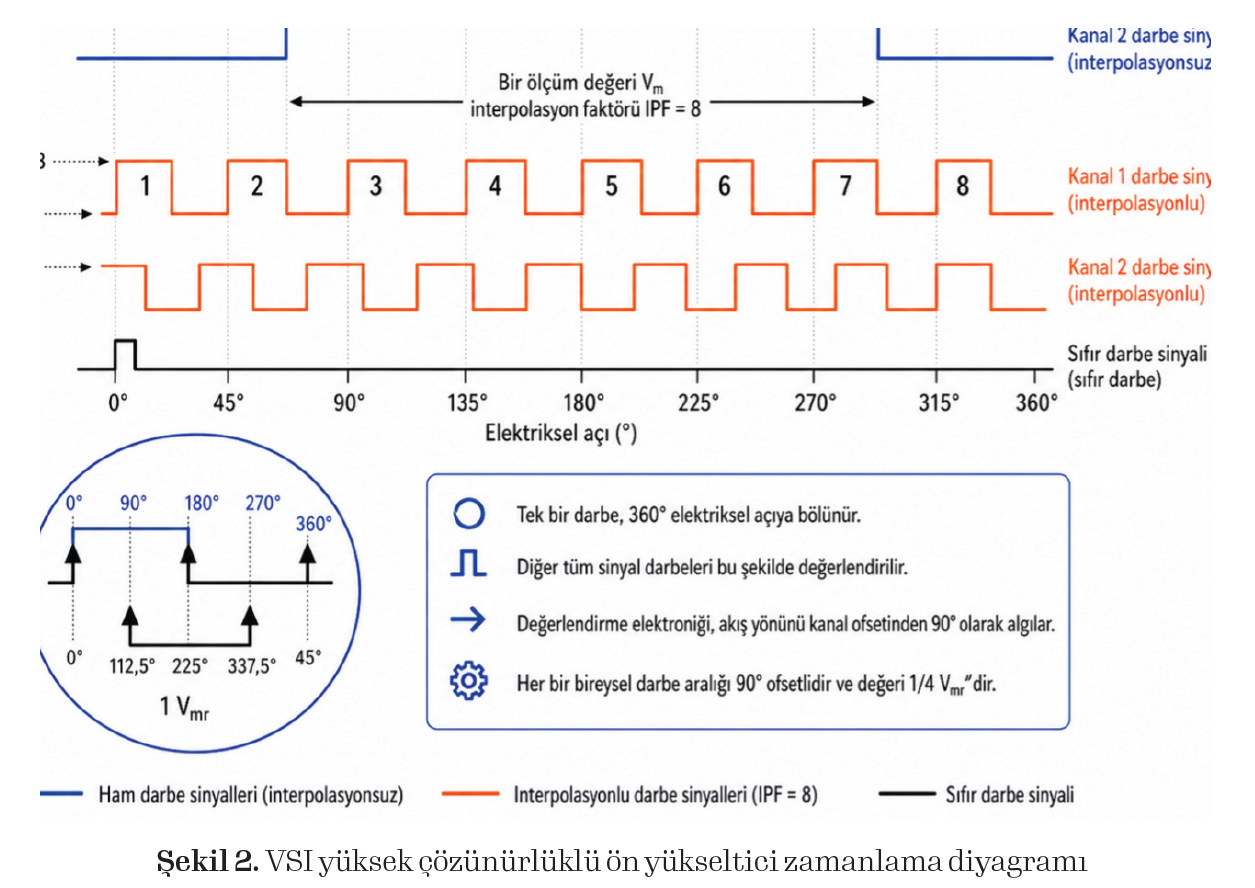

Hesaplamalarda kullanılan diğer önemli parametre olan enterpolasyon (bir ölçüm adımını elektronik olarak daha küçük alt adımlara bölme yöntemi), özellikle düşük debilerde daha da önemli hale gelmektedir. Bir diş geçişinden elde edilen sinüs-kosinüs sinyali, Şekil 2’de belirtildiği üzere daha küçük dijital parçalara ayrıldığında, kontrol sistemi daha sık sinyal almaktadır. Bu sayede sıfıra yakın akış, kısa süreli dozajlar ve iki yönlü akış değişimleri daha net izlenebilmektedir.

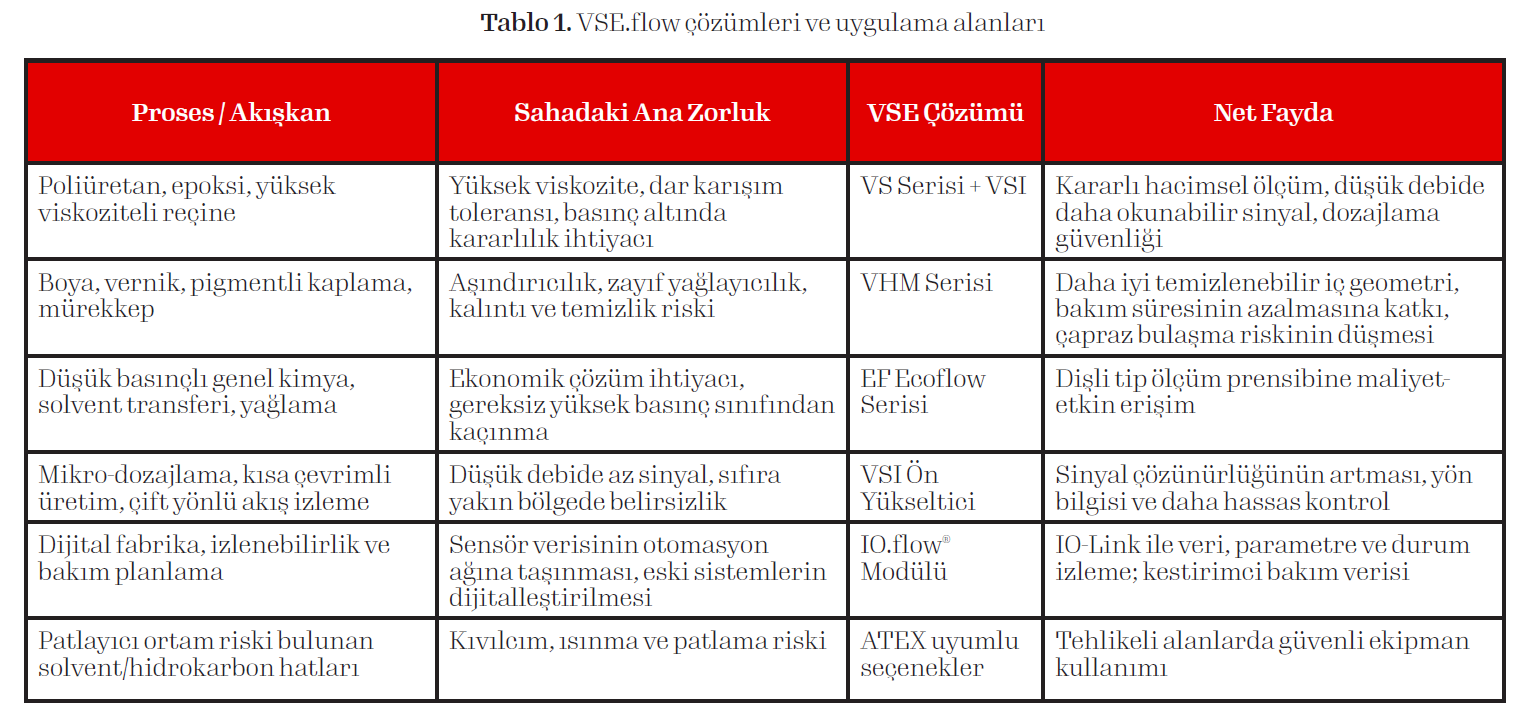

2. Kimya Endüstrisinde Uygulama Alanları
VSE ürün ailesi yalnızca tek bir debimetre modelinden değil; mekanik ölçüm gövdesi, sinyal yükseltme birimleri ve dijital haberleşme katmanlarından oluşmaktadır. Bu yapı, ilgili akışkanın özelliklerine, proses risklerine ve otomasyon ihtiyacına göre en uygun ölçüm çözümünün sunulmasını sağlamaktadır [4,5].

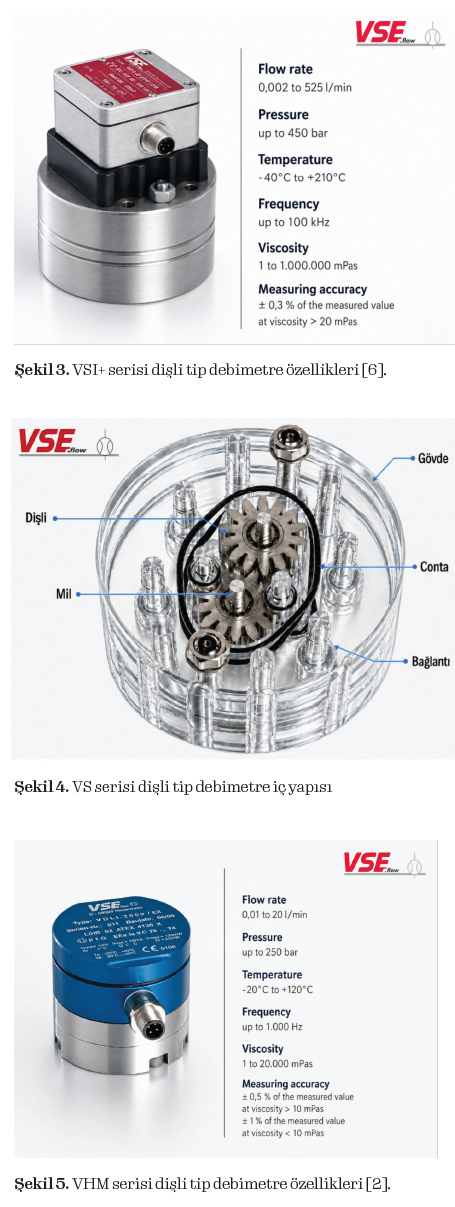

2.1 VSI Ön Yükseltici: Düşük Debide Ölçüm Çözünürlüğü
VSI ön yükseltici, debimetreden gelen mekanik hareket bilgisini yüksek çözünürlüklü elektronik sinyale dönüştüren sinyal işleme katmanıdır. MR sensör teknolojisi, manyetik alan değişimini hassas biçimde algılayan bir sensör yapısıdır ve sinüs ve kosinüs sinyalleri üzerinden hem akış hızının hem de akış yönünün izlenmesine olanak tanır. Bu yapıda kullanılan 1/4 diş adımı ofset, iki algılayıcının 90 derece faz farkıyla konumlandırılması, ileri ve geri akış yönlerinin ayırt edilmesini mümkün kılmaktadır [6].
Dijital enterpolasyon sayesinde bir diş geçişi daha küçük ölçüm basamaklarına ayrılmakta ve debimetrenin çözünürlüğü artırılmaktadır. Bu özellik, mikro-dozajlama, yani çok küçük sıvı hacimlerinin kontrollü verilmesi, sıfıra yakın akışların izlenmesi ve kısa çevrimli üretimlerde kalite kontrolünün daha kararlı yapılması açısından önemli bir avantaj sağlamaktadır.
2.2 VS Serisi: Yüksek Basınç ve Viskoz Reçine Hatları
VS serisi, yüksek basınç ve mekanik dayanım gerektiren proseslerde öne çıkan ağır hizmet tipi dişli debimetre çözümüdür. Poliüretan, epoksi reçine, ağır mineral yağ ve benzeri berrak ancak viskoz sıvıların ölçümünde kullanılabilir. Basınç altında formunu koruyan rijit gövde yapısı ve tekrarlanabilir hacim cepleri oluşturan hassas dişli toleransı sayesinde güvenilir ve kararlı bir ölçüm performansı sunmaktadır [2].
2.3 VHM Serisi: Aşındırıcı ve Temizlik Gerektiren Akışkanlar
VHM serisi; boya, vernik, mürekkep, solvent bazlı kaplama ve partikül içeren akışkanların ölçümünde öne çıkan dişli debimetre çözümüdür. Bu tür uygulamalarda yalnızca ölçüm hassasiyeti değil, debimetrenin temizlik davranışı da kritik öneme sahiptir. Ölü alanların, akışın yavaşladığı ve kalıntı birikiminin oluşabildiği iç boşlukların fazla olması durumunda reçine veya boya kalıntıları kuruyabilir; bu durum çapraz renk bulaşmasına, ürün kalitesinin bozulmasına ve mekanik kilitlenme riskine yol açabilmektedir. VHM serisi bu tarz risklere karşı güvenilirdir.
VHM mimarisi, optimize edilmiş iç geometrisi sayesinde temizleme sıvısının ölçüm odasını daha etkin biçimde süpürmesini destekleyen bir çözüm olarak konumlandırılmıştır. Bu nedenle VHM serisi; sık ürün değişimi, renk değişimi veya solventle temizlik yapılan hatlarda yalnızca bir debimetre olarak değil, bakım süresini azaltmaya ve proses sürekliliğini korumaya yardımcı bir proses ekipmanı olarak değerlendirilebilmektedir [2].

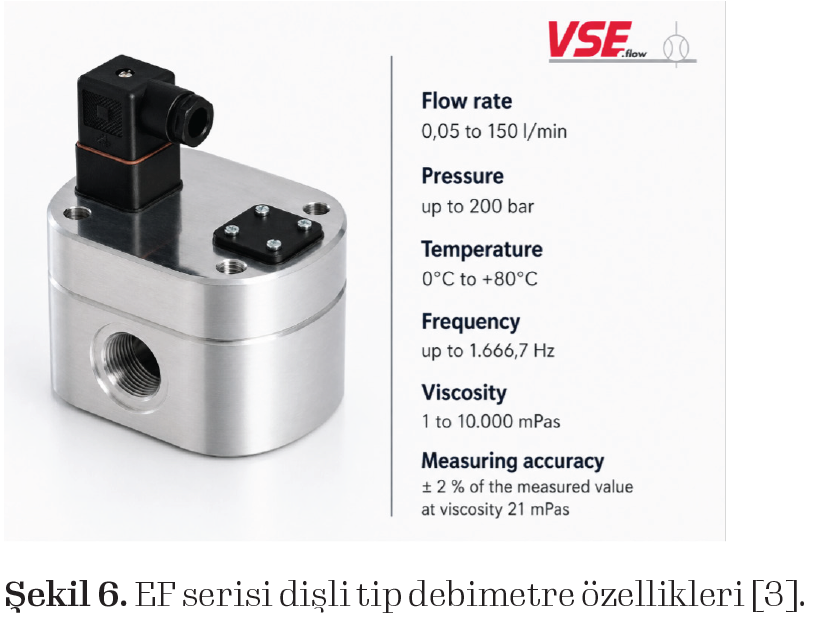

2.4 EF Ecoflow Serisi: Ekonomik ve Kompakt Genel Kimya Çözümü
EF Ecoflow serisi, yüksek basınç sınıfındaki ağır gövdeli çözümlerin gerekli olmadığı genel kimya uygulamaları, düşük basınçlı solvent transferi, basit sprey kaplama sistemleri ve merkezi yağlama hatları için ekonomik bir dişli debimetre seçeneği olarak değerlendirilebilmektedir. Bu serinin temel değeri, gerek olmayan yüksek teknik özelliklerden kaynaklanan maliyetleri azaltarak dişli tip ölçüm prensibini daha erişilebilir ve uygulanabilir hale getirebilmesidir [3].
2.5 ATEX Standartları ve Patlayıcı Sahalarda Güvenlik Mimarisi
Kimya ve petrokimya tesislerinde toluen, hekzan, alkol türevleri ve hafif hidrokarbonlar gibi uçucu akışkanların bulunduğu hatlarda patlayıcı ortam riski oluşabilmektedir. ATEX (patlayıcı ortamda kullanılacak ekipmanlara yönelik Avrupa güvenlik düzenlemesi), bu tür sahalarda kullanılacak elektrikli ve elektronik ekipmanın güvenlik şartlarını tanımlar. VSE debimetre teknolojilerinin ATEX sertifikalı seçeneklerle sunulabilmesi, ölçüm çözümünü yalnızca performans açısından değil, saha güvenliği açısından da konumlandırabilmektedir [1].
2.6 Endüstri 4.0, Dijitalleşme ve IO.flow® Entegrasyonu

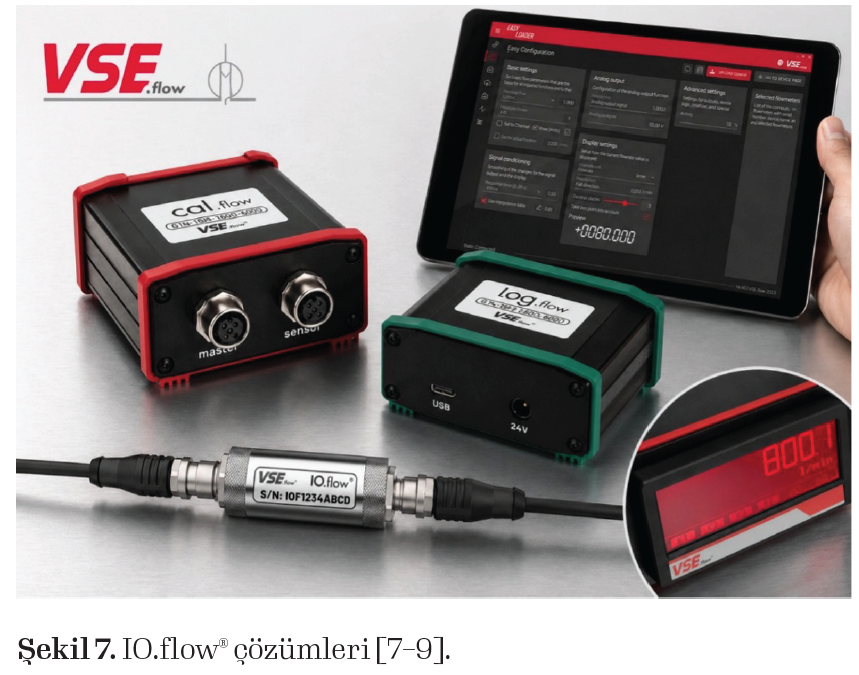

IO.flow® modülü, sahadaki VSE debimetre sinyalini IO-Link tabanlı dijital otomasyon altyapısına bağlayan bir dönüştürücü katman olarak değerlendirilebilir. IO-Link, sensör ile kontrol sistemi arasında çift yönlü veri alışverişi sağlayan endüstriyel haberleşme yapısı, yalnızca anlık ölçüm değerini değil; cihaz bilgisi, parametre ayarları ve durum verilerini de otomasyon sistemine aktarabilmektedir.
Bu yapı, retrofit uygulamaları, mevcut sistemin büyük mekanik değişiklikler yapmadan dijitalleştirme çalışmaları, açısından önemli bir avantaj sağlamaktadır. Sahada çalışan eski nesil debimetre altyapısı, uygun bir elektronik ara katman kullanılarak daha izlenebilir, parametrelenebilir ve veri üretebilir hale getirilebilmektedir. Toplam çalışma süresi, geçen toplam hacim ve cihaz durum verileri ise kestirimci bakım, yani arıza oluşmadan önce bakım ihtiyacını tahmin etme yaklaşımı için değerlendirilebilir [1,7–9].
3. Sonuç
Kimya ve petrokimya endüstrilerinde doğru debi ölçümü, nihai ürün kalitesi, proses kararlılığı ve üretim güvenilirliği açısından kritik bir mühendislik unsuru olarak kabul edilir. Poliüretan, epoksi, reçine, boya ve solvent bazlı proseslerde karşılaşılan yüksek viskozite, Newtonyen olmayan akış davranışı, aşındırıcılık ve düşük debi ölçüm ihtiyacı; hız veya akustik sinyal yorumuna dayalı geleneksel ölçüm yöntemlerinin performansını sınırlayabilir. Dişli tip debimetreler, akışkanı sabit ve tekrarlanabilir hacim adımları hâlinde ölçtükleri için bu tür zorlu uygulamalarda güçlü bir alternatif sunmaktadır. VSE ürün ailesi ise bu ölçüm prensibini farklı proses ihtiyaçlarına göre genişleten bütünleşik bir çözüm yapısı sunmaktadır.
VS serisi ağır hizmet ve yüksek basınç uygulamalarında, VHM serisi temizlenebilirlik ve aşındırıcı akışkan koşullarında, EF Ecoflow serisi ekonomik genel uygulamalarda, VSI ön yükseltici yüksek sinyal çözünürlüğü gerektiren ölçümlerde, IO.flow® modülü ise dijital entegrasyon ve kestirimci bakım odaklı otomasyon altyapılarında öne çıkmaktadır. Çalışmada incelenen bu çözümler, ölçüm ekipmanının yalnızca teknik bir bileşen olarak değil, proses verimliliğini, ürün kalitesini ve işletme sürekliliğini destekleyen stratejik bir yatırım olarak değerlendirilmesini sağlamaktadır.
4. Kaynakça
[1] “Flow Rate Measurement Instruments - VSE Volumentechnik GmbH.” [Online]. Available: https://www.vse-flow.com/en/. [Accessed: 16-Mar-2026].
[2] “VHM Gear Flow Meter - VSE Volumentechnik GmbH.” [Online]. Available: https://www.vse-flow.com/en/vhm-gear-flow-meter.html. [Accessed: 15-Apr-2026].
[3] “VSE EF Ecoflow Aluminium Flow Meter - VSE Volumentechnik GmbH.” [Online]. Available: https://www.vse-flow.com/en/vse-ef-ecoflow-gear-flow-meter.html. [Accessed: 15-Apr-2026].
[4] “Applications - Fluid Technology Group.” [Online]. Available: https://www.e-holding.de/en/applications.html?company=vse. [Accessed: 16-Mar-2026].
[5] “Custom Solutions - VSE Volumentechnik GmbH.” [Online]. Available: https://www.vse-flow.com/en/custom-solutions.html. [Accessed: 15-Apr-2026].
[6] “VSI Pre-Amplifier - VSE Volumentechnik GmbH.” [Online]. Available: https://www.vse-flow.com/en/vsi-pre-amplifier.html. [Accessed: 15-Apr-2026].
[7] “IO.Flow® Converter - VSE Volumentechnik GmbH.” [Online]. Available: https://www.vse-flow.com/en/io-flow-r-converter.html. [Accessed: 15-Apr-2026].
[8] “Cal.Flow Calibration System - VSE Volumentechnik GmbH.” [Online]. Available: https://www.vse-flow.com/en/cal-flow-calibration-system.html. [Accessed: 15-Apr-2026].
[9] “Electronic Evaluation Devices - VSE Volumentechnik GmbH.” [Online]. Available: https://www.vse-flow.com/en/electronic-evaluation-devices.html. [Accessed: 15-Apr-2026].
